隨著國民經濟的發展和工業的快速發展，在礦山，建材和衛生等行業中，材料的篩選和脫水質量要求越來越高。 現有市場無法提供這種振動篩。 在原有圓形振動篩設計的基礎上，對主要參數和力學性能進行了優化。 激勵器采用新鄉威盟生產的桶式勵磁機，重量輕，勵磁效果好。
關鍵詞：振動篩，篩面，篩分，篩箱，螺栓
首先，確定 篩面尺寸的大小
篩面的寬度和長度是屏幕非常重要的工藝參數。 一般而言，篩面的寬度決定了篩選機的處理能力。 篩表面的長度決定了篩選機的篩分效率。 因此，正確選擇篩表面的寬度和長度，以提高篩分機的生產能力和篩選。 效率非常重要。
篩面的寬度不僅受屏幕處理能力的影響，還受屏幕結構強度的影響。 寬度越大，篩選機的規格越大。 篩分機的結構強度需要解決的問題越來越困難，篩面的寬度不能任意增加。 目前，我國振動篩的最大寬度為3.6米; 篩的最大寬度為4。
篩網表面的長度影響篩網材料在篩網表面上的停留時間。 篩分實驗表明，篩分時間幾乎沒有增加，并且有許多小于篩網的顆粒，它們穿過篩網并通過篩網，因此篩分效率迅速提高。 以下實驗在實驗室條件下進行，處理量確定為：當篩面長度為1.0μm時，篩選效率為56％; 當篩面長度為1.5 m時，篩分效率為68％; 篩面長度為2.5。 在m時，篩選效率為86％。 根據上述實驗結果，篩面越長，材料在篩面上停留的時間越長，篩分效率越高。
但是，隨著篩分時間的增加，篩面上的篩分顆粒越來越少; 大多數剩余的顆粒是“難以篩分的顆?！?，即顆粒具有接近篩目尺寸的顆粒尺寸。 篩選這些難以篩選的顆粒需要很長時間，篩選效率的提高越來越慢。 因此，篩面長度只在一定范圍內，起到提高篩分效率的作用，篩面長度不能過長，否則篩分機結構繁瑣，效果好。 沒有實現。
篩選機的處理能力和篩選效率是相互依賴的，應合理選擇。 因此，屏幕面的寬度和長度應該一起考慮，以確定參數的合理寬度和長度比。
通常，篩面的長度與寬度之比為2×3。 對于粗粒材料的篩分，篩面長度為3.5∽4; 篩分中細粒級材料，篩面長度為5∽6; 對于材料的脫水和脫色，篩面長度為6∽7; 預篩分的篩網表面可以更短，并且最終篩分的篩網表面應該更長。
本設計的設計是圓形振動篩分機，根據型號，篩面已知。長度為3米，屏幕表面寬度為1.5米，屏幕表面為雙屏幕表面。
二，篩箱

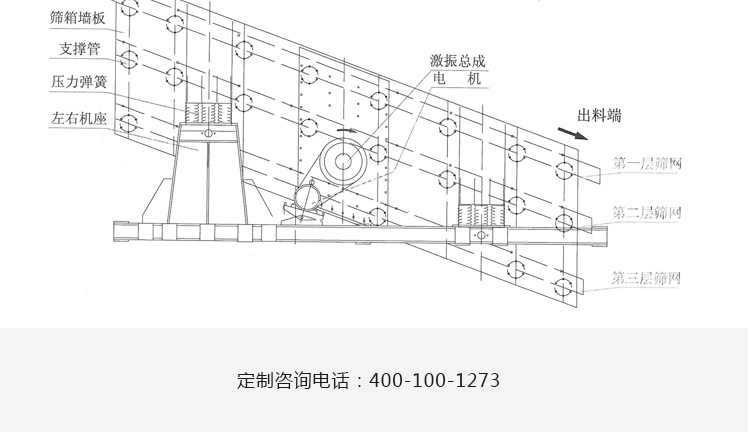

篩箱由篩框，篩面和擠壓裝置組成。 篩框由側板和橫梁組成。 側板由A5或20號鋼板制成，厚度為6至16毫米。 梁通常由圓鋼管，槽鋼，方鋼管或工字鋼制成。 篩面框架必須足夠堅硬。 篩框有三種類型的接頭：鉚接，焊接和高強度螺栓連接。 鉚接結構的制造過程復雜，但對振動載荷具有良好的適應性。 焊接結構施工方便，但焊縫復雜，內應力大。 在強烈的振動載荷下，經常發生焊接裂紋，甚至部件也會(huì )斷裂。 為了消除焊接結構的內應力，可以采用回火處理。 焊接結構用于中小型振動篩。 高強度連接螺栓連接可靠，可在現場組裝篩框，特別適用于大型振動篩。
3.圓形振動篩分機中高強度螺栓的選擇和計算
3.1高強度螺栓的優點
下面我們重點介紹高強度螺栓：高強度螺栓已廣泛應用于振動篩分機。 它是摩擦式連接。 在某些情況下，不是鉚接摩擦型高強度螺栓，而是通過緊固螺母預先施加螺栓。 緊固力導致接觸表面上的摩擦力。 接觸表面之間的摩擦主要由預緊力和接觸表面之間的摩擦系數決定。 振動篩箱的高強度螺栓連接具有以下優點：1，連接牢固，承載能力強。 2連接技術簡單，不需要建造特別熟練的工人。 3使用，維護方便。
3.2高強度螺栓的計算
高強度螺栓已經標準化。 用于鋼結構的高強度螺栓和用于鋼結構的扭剪高強度螺栓計算如下：M = 9.8udP = 9.8×0.13×0.022×200000 = 5605.6（N / m）（d - - 螺栓外徑公稱尺寸，u ---扭矩系數平均為0.11~0.15，P ---高強度螺栓預緊力）
