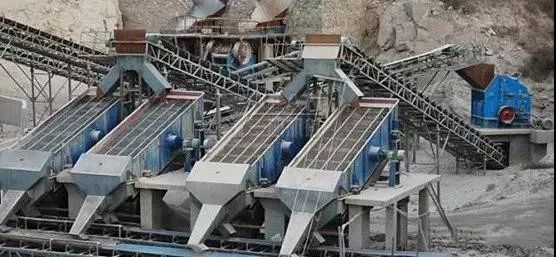

破碎篩分設備配備輸送，儲存設備和電氣控制，形成礫石生產線。本文將向您介紹高質量砂巖生產線和設備采購的設計指南。
1、破碎制砂線的方案設計
該計劃的設計主要包括三個階段：流程設計，布局設計和設備選擇設計。
1.1流程設計
在系統進料和最終產品需求非常明確的情況下，破碎和篩分的工藝路線可以是多程序的。不同方案選擇的設備數量和選擇不同，因此方案實施的初始投資成本和未來的運營成本會(huì )有所不同。設計師，投資者和操作者必須充分討論，切合實際，并權衡利弊，以確定更好的流程計劃。

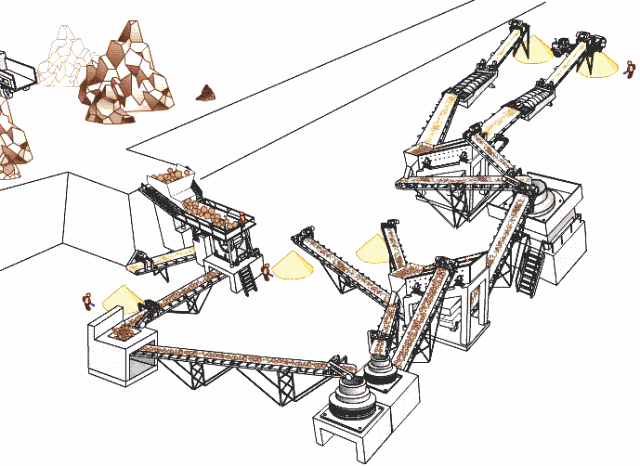

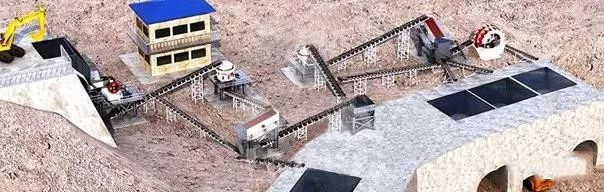

1.2平面布局設計
根據工藝流程確定的主機設備設計，在根據用戶的地形布置飛機時，應考慮以下幾個方面：
（1）原料礦與生產線進料口之間的距離，進料口高度和料滴，設備布置現場，堆場和物料輸出方式;
（2）在光滑的物料流動條件下盡可能少地設置帶式輸送機;
（3）設計中間堆場和成品堆場，以滿足運營和產品運輸，充分利用現場;
（4）機械操作和維護，電子控制操作位置和方便連接。
布局設計完成后，首先確定所有設備，包括運輸設備，存儲設備和電氣控制。
1.3設備選型設計

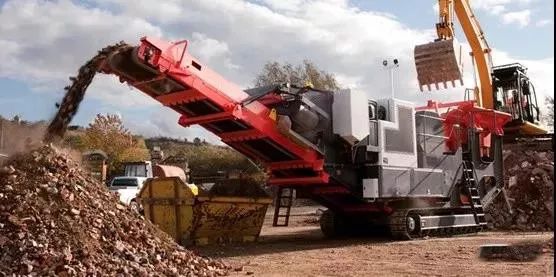

破碎和篩分設備主要有三種類型：固定式和半移動式（或雪橇式） 和移動。根據運動模式，移動破碎站分為輪胎型和履帶式（自推式）。這三種類型可以完全獨立使用或組合使用。例如，第一破碎單元是可移動的，其便于多個礦石源的近破碎，然后通過帶式輸送機運輸到固定位置，而第二和第三破碎和篩分單元是固定的。
砂巖場的類型應根據礫石場運行過程中設備運動的頻率確定。自行式設備適用于特別頻繁的情況，而最昂貴的又適用于輪胎式和半移動式。優點是這些類型的設備安裝周期短，民用建筑工作少，使用更快。
2、破碎制砂線的設計準則與設備對比
在處理巖石類型，加工能力和砂巖產品方面，各種砂和礫石領域完全不同。因此，選擇用于設計的破碎和篩分設備也是不同的。
2.1首先破壞單位
（1）目前，第一臺破碎機主要采用三種型號：粉碎，反擊和回轉。
反擊最初被打破，僅適用于軟巖石的處理，如石灰石，因此其使用范圍有限。
大尺寸的粉碎使得進料的最大邊長可達1米，這已成為第一次使用更多機器的模型。粉碎的選擇取決于兩個因素：第一個是最大允許進料粒度是否符合要求;第二是確定放電口尺寸在放電尺寸下的處理能力是否滿足系統要求。

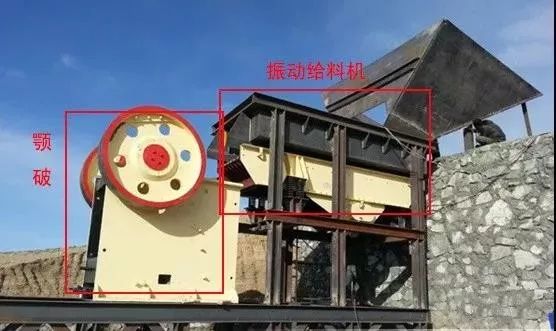

（2）在機器壞了之前是否設置送料器或棒料篩網，根據生產線的規模，原因如下：
1由于粉碎不允許整個腔體啟動，因此可以通過負載啟動進料器，并且進料器可以控制前一過程中的進料。一旦異常停止，可以減少粉碎，易于恢復;
2，送料機將間歇式自卸卡車和裝載機的送料改為連續送料，減少粉碎機負荷的波動，有利于延長機器的使用壽命;
3 通?？ㄜ?chē)進料的尺寸不均勻，當時間大而小時，當批量進料較多時，粉碎機的負荷較大，破碎速度較慢，反之亦然，進料器可調節粉碎時的進料速度當負荷大時，進料量較少，當破碎速度快時，進料量較大，這也有利于提高平均加工量。
（3） 送料器通常有四種形式：棒篩，鏈板輸送機，電機振動給料機和慣性振動給料機。鏈板輸送機是獨立且昂貴的，并且電動機振動進給器允許小進給，并且它們都沒有篩選裝置，因此使用范圍受到限制。
（4）慣性振動給料機通常水平安裝，所需的下落高度小于條形篩的高度，因此適用于初始分離裝置。
（5） 進料器的進料斗不僅與進料器匹配，而且還與用戶的進料模式匹配。自卸車通常采用端部進給，裝載機為側進給，進料斗設計不同。進料斗的有效容積應大于進料體的體積 1~1.5倍。
2.2兩個破碎的單位
二次破碎設備有三種主要類型：精細破碎，錐形破碎和反擊。
（1）中小型砂巖地區常見細碎。由于處理能力小，排出的針狀材料太多，逐漸被錐形破壞和反擊所取代。
（2）反擊破碎由于破碎率大，排出的針狀顆粒很少。近年來，它已廣泛應用于礫石領域，尤其是路面石材堆場。沖擊式破碎機存在兩個重大缺點：
首先，在相同的處理能力下，與入口和出口的尺寸相似，安裝容量將大于錐形破碎和粉碎，因為它主要采用沖擊破碎方法。在高速旋轉時，爆炸效應導致大量無效能量損失。 ;
第二是磨損部件磨損更快，并且在相同的加工條件下，它們通常比錐形破碎和粉碎機短三倍以上，并且運行成本高。此外，它還有另外兩個功能：
首先，放電中有許多細粒材料。在一些應用中，例如人造砂，它很受歡迎，而在其他情況下，它變得不利;
第二是它的選擇性破碎功能。通過傳動功率，轉子質量和速度，可以控制其破碎力，使其能夠選擇粉碎較軟的物料，并且幾乎不會(huì )破壞硬質材料，便于后續分離。
（3） 錐形破碎是國內外砂礫石領域廣泛使用的二次破碎設備。不同規格，相同規格的不同型腔形狀可以滿足各種加工條件，并且接近工藝流程的要求，操作平穩，易損件使用壽命長。錐體有兩個缺點：
首先，操作相對復雜，無論哪個錐體破碎，都有液壓和潤滑系統來調節冷卻軸承的運行狀態和熱量;
其次，當破碎某些材料（如變質巖）時，巖石本身的裂縫各向異性相對較高，導致排出的針狀百分比百分比較高。
2.3三個破碎的單位
常用的三分斷單元具有錐形破碎（短頭型）和垂直軸沖擊破碎（制砂機）。
（1） 當整個破碎篩分組合設備的總破碎量較大時，不能實現二級破碎，并設計三級破碎。對于圓錐破碎機，雙斷裂單元通常使用標準腔體類型，而三斷裂單元使用短頭腔體類型。
（2）立軸沖擊式破碎機（制砂機） 它發展迅速，已成為制砂，成型和三次破碎的常用設備。通過調節轉子結構，轉速和電機功率等可以控制放電水平，并且巖石流動特別平滑，處理能力大。立軸沖擊式破碎機不僅是最好的制砂機，而且在選擇三次破碎甚至二次破碎時也已成為發展趨勢。
2.4預篩選裝置和成品篩選裝置
在分級和破碎過程中，插入前端破碎過程的預篩分機有兩個功能：
首先，可以減少后續破碎過程的處理量。預壓篩機在壓碎位移小于后續破碎排放水平的材料后，分離前排材料，并在隨后的破碎排放中降低細粒率;
其次，可以篩選獲得一些大尺寸的產品材料。由于振動篩比破碎機便宜，因此在工藝流程中，“多個篩網不易破碎” 這是一種經常用于良好設計的方法。預篩分機的工作條件是進料尺寸大，產量大，網孔也大，篩分效率不高（不易生產堵料） 因此，除了選擇圓形振動篩之外，還可以選擇相同厚度的篩，共振篩等。
成品篩用于砂和礫石產品的篩選和分類。篩選是否清潔直接影響砂巖產品的質量。通常，篩分效率大于90％，并且根據成品材料尺寸設定網孔。除圓形振動篩外，還可選擇三軸橢圓篩。
2.5清潔裝置
機制砂產品必須用水清洗。砂石產品的清潔可以去除混入其中的污垢等雜質，并控制細粉含量。經過洗滌的砂石可用作混凝土骨料，以改善混凝土的質量并減少水量。結果，在沙子和礫石領域中使用清潔單元將變得越來越普遍。
清潔沙子和礫石有兩種方法：
如果只控制成品中的細粉，可以在振動篩上清洗，洗過的水與小篩的細顆粒材料一起進入洗砂機，水和細粉都是從沙子中分離出來。需要沙子和沙子。通過沉降和脫水分離和回收水和細粉。

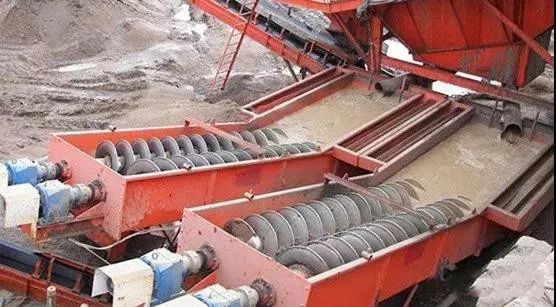

它也可以在洗砂機中清潔（也就是說，不在振動篩上）。此時，根據成品材料中細粉的量，控制洗砂機的速度和溢出的水量以控制細粉的洗滌。存儲量。
如果主要是清潔粘在砂巖塊上的粘土，必須先用礫石或巖石墊圈刮掉石塊，然后粉碎成細粉，以保證隨后的破碎和篩分。砂和砂礫的質量。該設備通常放在振動篩前面，洗滌并過篩。
外國沙子和礫石場使用水力分級機來控制沙子和礫石清潔量并盡可能地回收細粉末。它被添加在振動篩和洗砂機之間，以調整砂的等級以滿足相關標準。在國內，它在這方面很少使用。必須通過回收大型三級沉淀器來制備大量已經損失的細粉，或者制備相當規模的脫水和回收設備。否則會(huì )造成很大的環境污染。

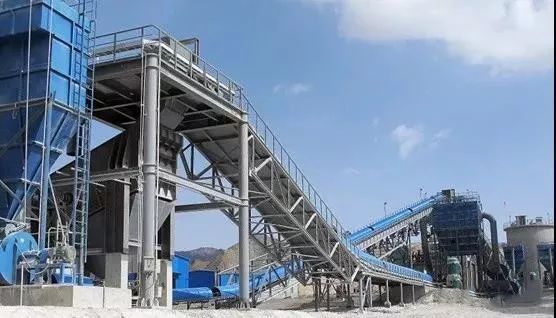

2.6中間筒倉和成品材料場
為了提高運行率，大規模的礫石場通常在第一破碎單元和第二破碎單元之間設置中間豎井。中間筒倉可以存儲相當數量的材料，因此整個系統分為兩個部分。
中間筒倉的優點：
1）當前設備因礦山原因，運輸原因或維修設備不能正常工作時，依靠中間筒倉的庫存材料，后期設備可正常運行數小時甚至數天。
2）也可以分開工作時間。通常，由于礦井的進料塊較大，設備配置規格較大，生產時間不必太長，無法滿足日產量，后續設備不必配置太大，可以增加每日啟動時間，這樣，中間筒倉的存在可能使前后部分使用不同的工作時間。
中間堆場具有多種結構形式。常見的形式是使用地面材料挖掘地下通道，并使用進料器和帶式輸送機從地下輸送物料。受地形，投資等影響，一般儲存1至2天更為合適。
對于不同規格的堆場，容量應與成品總產量的百分比成比例。成品材料的布局取決于用戶的成品輸出，例如：loader + 自卸車類型不同于整個輸送帶到碼頭以進行裝載或軌道裝載。

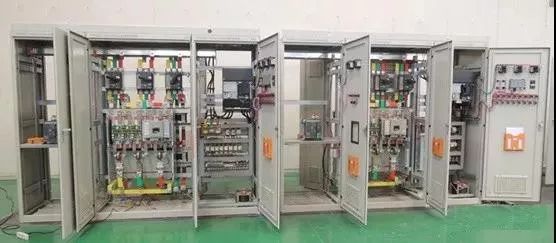

2.7電子控制設備
破碎和篩分組合設備的驅動因類型而異：
自行式破碎站主要采用柴油機+液壓站的驅動方式是主機直接由柴油機驅動，其他設備如進料器，振動篩，帶式輸送機和行走機構均由液壓驅動，電控配備了駕駛模式的裝置。
輪胎移動式破碎站可采用上述方法，也可采用柴油發電機組供電方式。
除使用柴油發電機組外，固定或半移動組合設備由電網供電。

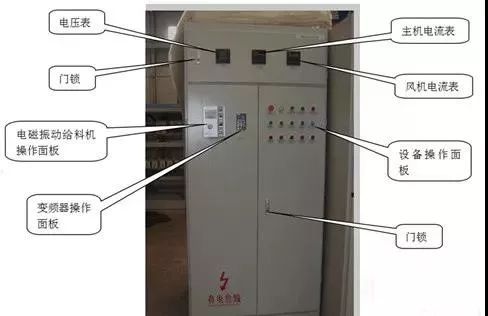

各種破碎機的共同特點是運動部件的靜態慣性很大，因此電動機具有大的安裝容量和大的啟動電流。國外基本上采用軟啟動模式，以減少對電網的影響，保護電機。整套設備包括十幾種不同的電機，主電機的電壓和電流控制，以及饋線的變頻調速。從單個主機的主電機和潤滑液壓設備的電氣聯鎖到溫度和壓力的控制，到整線前后的開關程序的控制，需要電子控制設置來實現。
