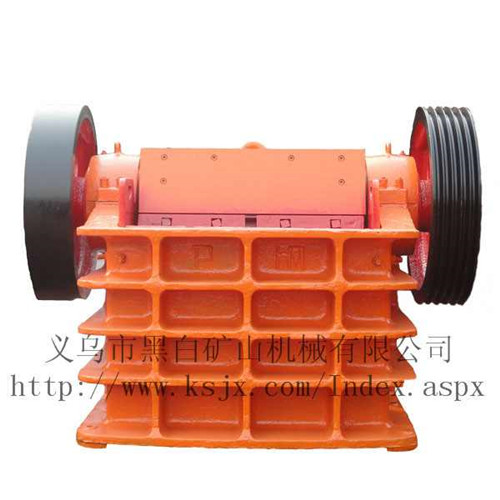

鄂式破碎機主要由固定顎板、可動顎板、框架、上下保護板、調整座、可動顎拉桿等構成。 充分理解交流式破碎機的內部結構，在交流式破碎機的使用過程和問題發生時有非常好的幫助。
鄂式破碎機工作時，可動交流發電機對固定交流發電機進行周期性往復運動，有時接近或離開。 接近的話，材料在兩個顎板之間受到壓迫、破裂、沖擊而破碎離開的時候，被破碎的材料通過重力從排出口排出。
在將巨石破碎成小石頭的過程中，最初的破碎機通常是“主”破碎機。 歷史最長，最堅固的破碎機是顎式破碎機。 向顎式破碎機供給材料時，材料從上部入口注入含有下顎齒的破碎室，下顎齒以較大的力將材料朝向室壁，破碎成更小的石頭。 支持假牙運動的是偏心的軸，該偏心軸貫穿機體框架。 偏心運動通常是由固定在軸兩端的飛輪產生的。 飛輪和偏心支承軸承經常采用球面滾子軸承，軸承必須承受巨大的沖擊負荷、磨損性污水和高溫。
主要零件
機架
機架是上下開口的四個壁的剛性框架，為了支撐偏心軸，承受破碎材料的反作用力，要求充分的強度和剛性，一般用鑄鋼一體鑄造，小型機也可以代替鑄鋼使用優質鑄鐵。 主機架的框架是階段性地鑄造，用螺栓牢固地一體化，鑄造技術復雜。 自制的小型顎式破碎機框架也可用厚鋼板焊接，但剛性低。
下巴和側護
恒頷和動頷都是由顎床和顎板構成，顎板是工作部分，用螺栓和楔鐵固定在顎床上。 由于固定顎的顎床是框架前壁，可動顎床懸掛在周?chē)?，具有足以承受破碎反力的強度和剛性，因此鑄鋼和鑄鐵材料較多。
動力傳遞部件
偏心軸是破碎機的主軸，受到巨大的彎曲扭矩，用高碳鋼制造。 偏心的部分必須進行精加工，熱處理，軸承襯必須用巴松合金鑄造。 在偏心軸的一端安裝皮帶輪，在另一端安裝飛輪。
